В зависимости от рабочего напряжения автомобильные разъемы делятся на разъемы высокого и низкого напряжения. Рабочее напряжение разъемов низкого напряжения в основном составляет 12 В, 24 В или 48 В. Рабочее напряжение разъемов высокого напряжения составляет 60–800 В или даже выше. Они отвечают за передачу электрических сигналов и электропитания между различными цепями. Основное различие между ними отражается в их функциях, принципах работы, структурной конструкции и применимых сценариях в электрической системе транспортного средства. Давайте проанализируем и разберемся в них подробно, чтобы выяснить, в чем заключаются основные различия.
● Функциональные различия
Разъемы высокого напряжения: обычно используются для передачи мощности высокого напряжения, например, в системах зажигания, системах впрыска топлива и т. д. Они должны иметь хорошие изоляционные характеристики и сопротивление высокому напряжению, чтобы поддерживать стабильность и безопасность цепи.
Разъемы низкого напряжения: в основном используются для передачи мощности и сигналов низкого напряжения, например, для соединения систем освещения и блоков управления. По сравнению с разъемами высокого напряжения разъемы низкого напряжения могут иметь более сложную структуру и должны учитывать больше функций передачи и управления сигналами.
● Различные принципы работы
Высоковольтные разъемы: для предотвращения пробоя или искрения под высоким напряжением требуются специальные материалы и конструкции. В то же время некоторые высоковольтные разъемы также будут использовать водонепроницаемые и пыленепроницаемые конструкции, чтобы свести к минимуму возможность помех в цепи от внешней среды.
Низковольтный разъем: как упоминалось в функциональных различиях, низковольтные разъемы часто используются для передачи сложных сигналов и цепей управления, поэтому они должны в первую очередь иметь хорошие контактные характеристики. Кроме того, необходимо также учитывать количество подключений и влияние стабильности соединения на производительность системы, а конструкция будет более сложной и будет фокусироваться на стабильности.
● Различия в структурной конструкции
Высоковольтный разъем: структурная конструкция относительно проста, как правило, состоит из клемм, изоляторов, пластиковых оболочек, экранирующих колец, уплотнений, крышек и т. д., в основном с учетом характеристик изоляции и сопротивления давлению. По сравнению с низковольтными разъемами, высоковольтные разъемы имеют добавленные внутренние и внешние экранирующие кольца. После сборки экранирующее кольцо будет контактировать с экранирующим слоем на оболочке, а экранирующий слой высоковольтного провода в конечном итоге будет заземлен, чтобы обеспечить 360° экранирующую защиту высоковольтного провода.

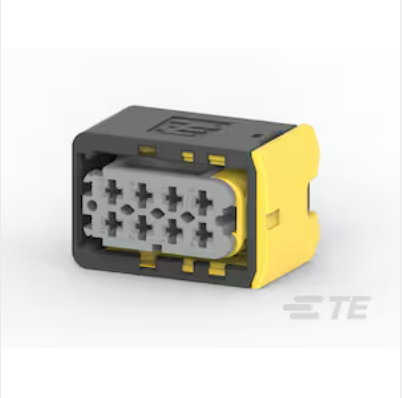

Низковольтный разъем: структурная конструкция низковольтных разъемов имеет больше точек контакта и проводящих материалов, обычно состоящих из тяговых стержней, уплотнительных колец, оболочек, TPA и других структур.
